沙场污水处理工艺流程

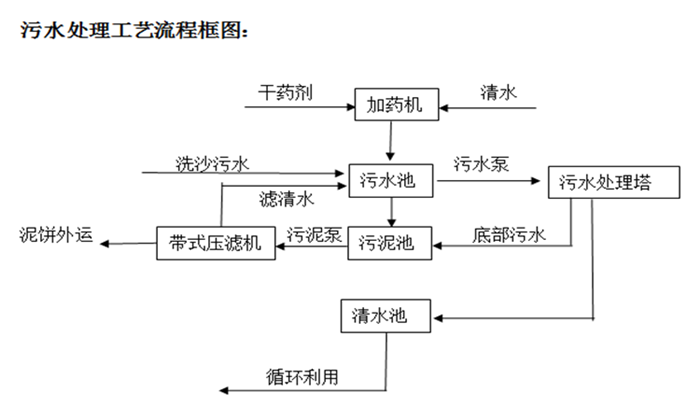

一、沙场污水处理工艺流程：

二、沙场污水处理工艺布局：

1 平面布置

（1）充分利用厂区场地，尽量节省占地，降低造价。

（2）与厂区整体绿化结合，和周围环境协调一致、整体美观。

（3）满足规范对各处理建筑物平面布置要求。

2 高程布置

（1）在满足平面布置前提下，尽量减少埋深，降低造价。

（2）尽量考虑污水重力流，减少泵提升次数，降低运行费用。

三、沙场污水处理工艺说明：

  洗沙场污水经排污沟进入平流沉砂池进行预处理，去除废水中的大颗粒泥沙等，出水泵入混凝池，此时投加混凝剂，将废水中的杂质聚集在一起并产生“矾花” ，出水进入沉淀池， “矾花” 被沉淀于池底部，池底污泥通过重力管道定期排泥，沉淀池出水进入清水池，通过循环水泵回用。

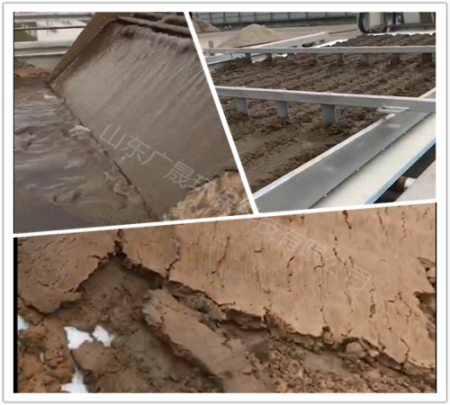

  沉砂池出水加入絮凝剂后进入沉淀池进行泥水分离沉淀，沉淀池内的泥浆通过重力管道输送至污泥池，然后经污泥压滤脱水机进行脱水处理，清水回到清水池循环利用，泥饼随同干化场泥渣一并外运至洗沙场回填区就近填埋。

四、沙场污水处理工艺设备特点：

  1、超长的重力脱水区，承重量大，处理能力强、耗能低、运行成本低；

  2、独特设计，运行更稳定，处理量大；

  3、多锟径递减式挤压锟，布局紧稳、滤饼含固量高；

  4、配备新式自动纠偏和涨紧系统，工作稳定，大大提高滤带寿命；

  5、采用两套独立的反冲洗系统。

  6、具有生产能力大、污泥脱水率高的特点。

五、沙场污水处理结构组成：

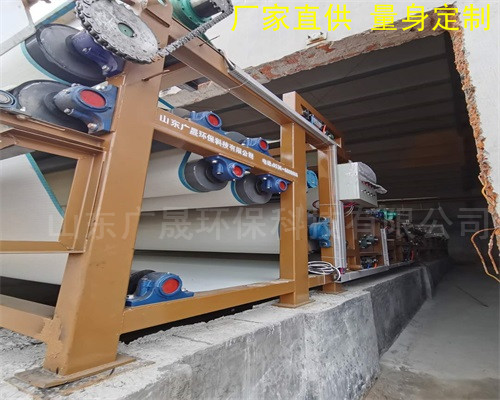

  沙场污水处理设备主要由驱动装置、机架、浓缩部分（重力脱水部分）、压榨部分、上滤带、下滤带、滤带张紧装置、集水排水系统、滤带清洗装置、卸料装置、气动系统、电气控制系统等组成。浓缩部分还包括：进料箱、搅拌机、浓缩张紧装置、调偏装置、浓缩驱动装置、出料口、出料刮刀、滤带等。压榨部分还包括：压榨张紧装置、挡料器、导向辊、大/小滤水辊、压榨主动辊、压榨从动辊、调偏装置、上/下刮刀、滤带等。

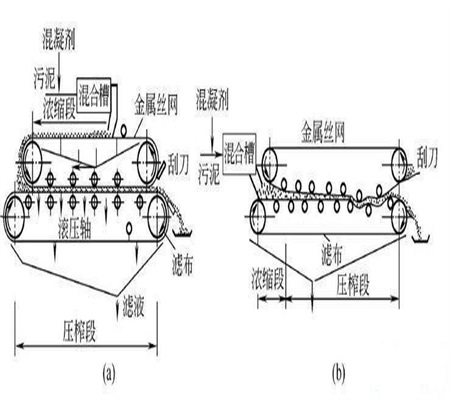

六、沙场污水处理结构说明：

  1、絮凝区：设备装置有直立型凝集槽一座，并装置搅拌机一组。

  2、重力脱水区：一次重力浓缩区由浓缩滤布组成，其材质为PE材质。凝集后污泥导入浓缩滤布浓缩。

  3、楔形脱水区：楔形脱水区由浓缩滤布组成，其材质为PE材质。一次重力脱水后导入楔形脱水区继续浓缩脱水。

  4、加压脱水区：加压脱水区由主滚轮.导引滚轮及压挤滚轮等构成，主滚轮为特殊L形条块，浓缩污泥介于两条带之间，藉由两滚轮逐渐增加压力剪切脱水，分离水则轻易地从沟槽派出，有效地压出污泥中的水分，并排出泥饼。（为了使滤布正常运行，设有电磁调偏装置）

  5、滤布清洗装置：滤布剥离泥饼后，经装置于滤布两面的清洗水喷头加以清洗干净.
