气浮机结构

1、气浮机结构：

  气浮机结构主要由污水泵、计量装置、加药箱、反应槽、气浮槽、气浮系统、及电控系统组成。设备应用新型溶气机理，自动回转式刮渣机。主要用于固-液或液-液分离，当整个装置调整至正常工作后，基本可处于自动运行状态，操作方便。

2、气浮机结构溶气系统：

 溶气系统主要由溶气罐、储气罐、空气压缩机、高压泵组成，溶气罐是系统中最关键的部分，其作用就是实现水和空气的充分接触，加速空气溶解。它是一个密闭耐压钢罐，内部设计有挡板、隔套、可以加速气体和水体的分散、传质过程，提高溶气效率。

3、气浮机结构说明：

（1）气浮槽:气浮槽是气浮机的主体和核心,内部由释放器、均布器、污涨管、 出水管、污泥槽、刮泥板系统等组成。释放器置于气浮机中央位置, 生产微气泡的关键部件。溶气罐来的溶液气水在这里与废水充分混合,突然释放,产生剧烈搅动和涡流,形成直径约为20 - 80um的微气泡,从而黏附于水中的絮凝体上升,清水彻底分离出来。

（2）溶气系统:溶气系统主要有溶气罐、储气罐、空气压缩机、高压泵组成,溶气罐是系统中关键的部分,其作用就是实现和空气的充分接触,加速空气溶解。它是一个密闭耐压钢罐,内部设计有挡板、隔套,可以加速空气和水体的扩散、传质过程,提高溶效率。

（3）药剂罐:主要作用是溶解存储药液,其中两个为溶解罐,带有搅拌装置，另外两个为药剂储存罐,体积随处理能力大小而配套。

4、气浮机结构工作原理：

  污水中的污染物分为溶解性有机物和非溶解性物质（即SS），溶解性有机物在一定条件下，可以转化为非溶液解性物质，污水处理的方法之一就是加入混凝剂和絮凝剂使大部分溶解性有机物转达化为非溶解性物质，再将全部或大部分非溶液解性物质（即SS）去除以达到净化污水的目的。

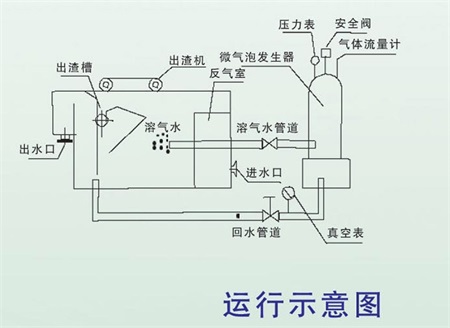

  经加药反应后的污水进入气浮的混合区，与释放后的溶气水混合接触，使絮凝体粘附在细微气泡上，然后进入气浮区。絮凝体在气浮力的作用下浮向水面形成浮渣，下 层的清水经集水器流至清水池后，一部分回流作溶气使用，剩余清水通过溢流口流出。气浮池水面上的浮渣积聚到一定厚度以后，由刮沫机刮入气浮机污泥池后排出，气浮底部的淤泥定时间用抽粪车吸出外运，或者是打开排污阀自流入污泥收集池，用污泥脱水机脱水处理，从而减少二次污染，安全可靠。

5、气浮机结构特点 ：

 （1）系统采用集成化组合方式，有效减少空间需求，占地小，能耗低。

 （2）自动化程度高，操作方便，管理简单。

 （3）溶气效率高，处理效果稳定，根据需要，可调整溶气压力和溶气水回流比。

 （4）按不同的水质及工艺要求：可提供单溶气装置或双溶气装置。

 （5）采用可反冲释放器，提高溶气水的利用效率，同时保证设备工作稳定。

6、气浮机结构使用行业：

  溶气气浮机可广泛应用与造纸工业、食品工业、纤维产品工业、木材加工工业、化工行业等产业部门的生产工艺过程的固液分离和废水处理。例如，在造纸工业中可有效地进行白水回收、净化废纸脱墨工程循环水、代替污水处理的沉淀池及分离活性污泥。
