石油化工污泥带式压滤机

一、石油化工污泥带式压滤机介绍：

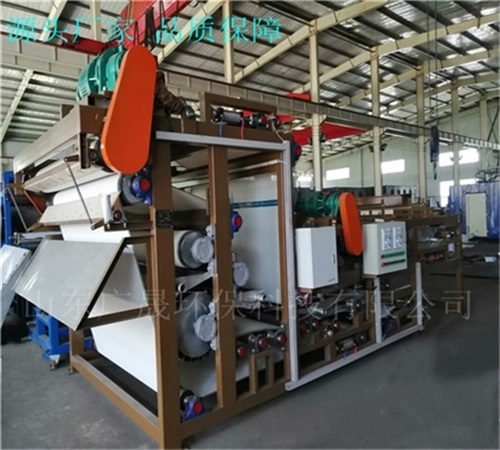

  石油化工污泥带式压滤机是由驱动装置、机架、压榨辊、上滤带、下滤带、滤带张紧装置、滤带清洗装置、卸料装置、气控系统、电气控制系统等组成，该设备通过长时间精心研发，有机械性能稳定、处理量大、深度脱水效果好、防腐性好、使用寿命长、减少二次污染等优点。

二、石油化工污泥带式压滤机配置介绍：

  1.机架： 带式压榨过滤机架主要用来支撑及固定压榨辊系及其它各部件.

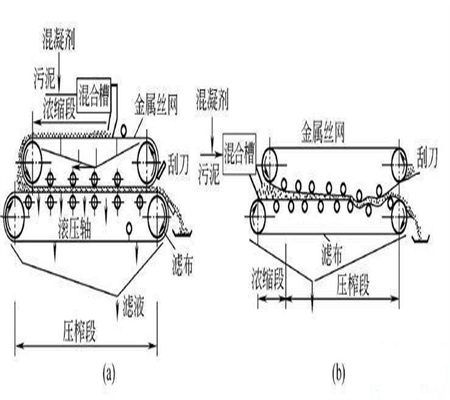

  2.压榨辊系： 是由直径由大到小顺序排列的辊筒组成。污泥被上、下滤带夹持，依次经过压榨辊时，在滤带张力作用下形成一由小到大的压力梯度，使污泥在脱水过程中所受的压榨力不断增高，污泥中水份逐渐脱除。

  3.重力区脱水装置：主要由重力区托架、料槽组成。絮凝后的物料在重力区脱去大量水份，流动性变差，为以后的挤压脱水创造条件。

  4.楔形区脱水装置：由上下滤带所形成的楔形区对所夹持物料施加挤压力，进行预压脱水，以满足压榨脱水段对物料含液量及流动性的要求。

  5.滤带： 是带式压榨过滤机的主要组成部分，污泥的固相与液相的分离过程均以上、下滤带为过滤介质，在上、下滤带张紧力作用下绕过压榨辊而获得去除物料水分所需压榨力。

  6.滤带调整装置： 由执行部件：气缸、调整辊信号反气压、电气系统组成。其作用是调整由于滤带张力不均、辊筒安装误差、加料不均等多种原因所造成的滤带跑偏，从而保证带式压榨过滤机的连续性和稳定性。

  7.滤带清洗装置：由喷淋器、清洗水接液盒和清洗罩等组成。当滤带行走时，连续经过清洗装置，受喷淋器喷出的压力水冲击，残留在滤带上的物料在压力水作用下与滤带脱离，使滤带再生，为下一个脱水过程做准备。

  8.滤带张紧装置： 由张紧缸、张紧辊及同步机构组成，其作用是将滤带张紧，并为压榨脱水的压榨力的生产提供必要的张力条件，其张力大小的调节可通过调节气压系统的张紧缸的气压来实现。

  9.卸料装置：由刮刀板、刀架、卸料辊等组成，其作用是将脱水后的滤饼与滤带剥离，达到卸料的目的。

  10.传动装置：由电机、减速机、齿轮传动机构等组成，它是滤带行走的动力来源，并能够通过调节减速机转速，满足工艺上不同带速的要求。

  11.气压系统：通过气压控制元件，控制空气压力，流量及方向，保证气压执行元件具有一定的推力和速度，并按预定程序正常地进行工作。是完成滤带张紧、调整操作的动力来源。

三、石油化工污泥带式压滤机特点：

  1、第一重力脱水段为倾斜式，使污泥距地面高达1700mm，使污泥在重力脱水段高度增加，提高了重力脱水能力。

  2、重力脱水段长，第一与第二重力脱水段总长5m多，使污泥在压榨前充分脱水失去流动性。同时，重力脱水段还设置反转等特殊机构，经“楔”形、“S”形压榨等作用使污泥滤饼获得最低含水量。

  3、第一个脱水辊采用“T”型泄水槽，使压榨后的大量水迅速排出，从而提高了脱水效果。

  4、滤带跑偏等设有自动控制装置，滤带张力和滤带移动速度可自由调整，操作管理方便。

  5、噪音低、无振动。

  6、化学药物用量少

四、石油化工污泥带式压滤机安装调试：

  1 主机安装放在基础上，两侧相映机架前后、左右一致，其不水平度不大于3mm。

  2 机架校正水平后用水泥砂浆（水泥与砂1：3）浇注地脚螺孔，并保湿硬化，水泥凝固后再分次均匀地紧固地脚螺母，最后用水泥将机器底面缝隙填实，并加以修光。

  3 调整设备各辊，使其轴线垂直于机架中心面，所有辊的轴线不平行度不大于2mm,允许加垫调整。

  4 滤带安装应准确到位，保持平直。
