加压溶气气浮设备点开查看

一、加压溶气气浮设备点开查看：

  加压溶气气浮设备主要分为溶气主体、溶气系统、空压机、药剂罐等组成部分，采用新颖独特的溶气系统，通过溶气和释放系统在水中产生大量的微细气泡，使其粘附于废水中密度与水接近的固体或液体微粒上，造成整体密度小于水的状态，并依靠浮力使其上升至水面，达到去除SS和CODcr的目的。

二、加压溶气气浮设备配置介绍：

1、溶气主体： 

  碳钢长柱体结构，是水处理机的主体和核心。内部有释放器、均布器、污泥管、出水管、污泥槽、刮板及传动系统等。释放器置于气浮机的中央位置，是产生微气泡的关键部件，溶气罐来的溶气水在这里与废水充分混合，突然释放，产生剧烈搅动和涡流，形成直径约为20－80um的微气泡，从而附于废水中的絮凝体上，从而降低絮凝体的上升比重，清水彻底分离出来，均布器程锥形的结构，连接于释放器上，主要作用是将分离出来的清水和污泥均匀散布于罐体中，出水管均布于罐体下部，并通过一根直立管连接到罐上部溢出，溢出口没有水位调节手柄，便于调节罐内水位，污泥管安装于罐体底部，用于排出沉淀物，罐体上部没有污泥槽，槽上有刮板，刮板不停转动，不断将上浮的污泥刮到污泥槽内，自流至污泥池内。

2、溶气系统：

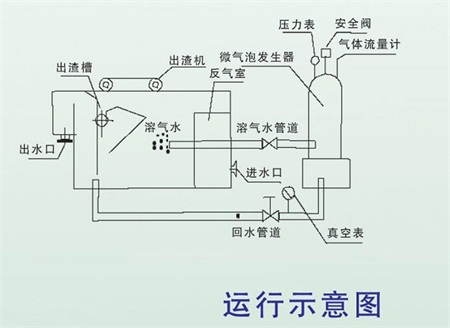

  溶气系统主要由溶气罐、储气罐、空气压缩机、高压泵组成，溶气罐是系统中最关键的部分，其作用就是实现水和空气的充分接触，加速空气溶解。它是一个密闭耐压钢罐，内部设计有挡板、隔套、可以加速气体和水体的分散、传质过程，提高溶气效率。

3、药剂罐：

  碳钢制圆罐，用于溶解储存药液，其中两个为溶解罐，带有搅拌装置，另外两个为药剂储存罐，体积随处理能力大小而配套。

三、加压溶气气浮设备流程说明：

  废水经过格栅，挡信体积较大的悬浮物，进入沉淀池，在这里不同性质的废水得到混合、均质、同时重杂质沉淀下来，防止了水质的波动，保证了废水处理的稳定运行，由于池淀池内的废水含有一定量的流失纤维，这部分细小纤维是废水SS的主要来源，因此，通过微滤机将其回收，不仅回收了纤维，同时大降低了废水中的悬浮物，为下道工序废水气浮减轻了很大的处理负荷。在调质池内添加混凝药品PAC，使废水得以初步分离、凝絮、沉淀，然后经污水泵送至气浮机内，在絮凝剂PAM的作用下，形成体积较大的絮凝体，。由于大量微气泡的捕集、絮凝体比重大大降低而不断上浮，清水彻底分离出来，从溢水口流走，进入好氧快滤池，在这里清水进一步增氧，并通过滤料得以过滤吸附，除掉色泽及部分沉淀物，然后清水进入沉淀澄清池，静置沉降澄清，最后，流到储水池回用或者排放。

四、加压溶气气浮设备安装、调试：

(一)、安装

  1、设备安装前，必须夯实地基。并用混凝土砂浆垫高100-150mm。也可架空安装，但基础必须能承担设备运行时的重量。

  2、设备就位后需调整水平。

  3、设备需设清洗用下水道，可挖明渠，也可直接采用管道接至调节池，以便冲洗气浮池的水排出去。

  4、污水进口与反应池之间的联接管道，要求越短越好，以免絮凝体在管道中被破坏。

  5、清水出口可接通下水道排放，如需进入下道处理工序，可直接与下道处理设备相接。

  6、污泥出口可接至污泥槽或污泥处理设备。

  7、电器箱一般应 放置在扶梯侧面，环境应干净、清洁。

(二)、调试：

  A、设备调试前，应做好以下准备工作：

  1、要清洗水池内所有的赃物、杂物。

  2、对水泵及空压机等需要润滑部位进行加油润滑。

  3、接通电源，启动水泵，检查转向是否与箭头所标方向一致。用手动控制启动空压机，检查空压机运转是否正常，发现异常情况应及时查清原因。

  4、按下刮沫机开关，使其向溶气系统一端行走。运行到头后在行程撞块作用下，刮沫机反向行走，直到污泥槽，行程撞块将刮板翻起，按下停止按钮，停止刮沫。

五、加压溶气气浮设备试运行：

  1、加水：使气浮机水位达到距污泥池隔板上沿约20-50mm，气浮池水位的高低，可用集水器调节。

  2、溶气系统运行：关闭所有控制阀，将电器旋钮开关旋至自动位置，启动水泵，此时空压机也进入自动工作状态，然后顺序打开举清水泵进水阀、出水阀、控制阀，压力表压力逐渐上升，一般应达到0.2-0.3MPa。此时打开溶气罐出水控制阀门，使溶气水通过释放器，释放至气浮池内，气 浮池内出现大量的微细气泡，使清水变成乳白色，溶气系统即为正常，溶气压力越高，释放的溶气水泡密度越高。溶气系统的气体由空压机提供。由于溶气水不断将罐内空气带走，罐内空气逐渐减少，水位上升。当水位上升到一定位置时，浮球液位计将控制空压机工作，使罐内有足够的空气量。

  3、气浮运行：溶气系统运行正常后，将加药反应后的污水送至气浮混合池。流量先小一些，正常后逐渐增至额定值。

  4、溶气水：溶气水先用自来水作回流水，正常后，改用处理后的清水作回流水。如废水中洗涤剂量大，泡沫多，影响气浮效果，可一直用清水。

  5、浮渣积聚到一定厚度后，启动刮沫机。

  6、设备停机时，应先关闭污水控制阀，再关闭污水泵，将沫刮净，停刮沫机，然后打开清水阀，通入自来水运行30分钟，关闭溶气出水进水控制阀，最后停清水泵。
