污水一体化设备图纸

一、污水一体化设备图纸：

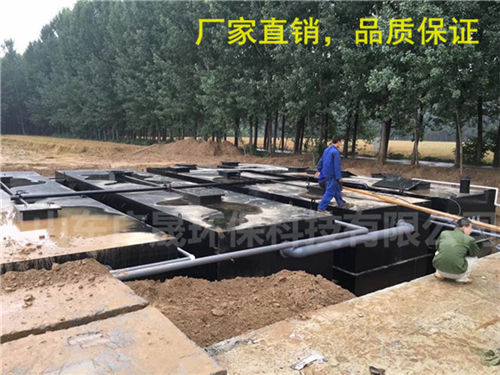

　　1、根据地埋式污水处理设备安装图与基础图，准备基础以安装平面图大小尺寸为准，做好混凝土底板，基础要求平均承压5t/m2，基础必须水平，并应在混凝土基础浇注保养期结束后才能进行安装，如设备安装在地坪以下，基础离地坪相对标高按图尺寸为准，同时四周挖掘宽度，长度必须离基础边线500mm以上，以便管道安装。

　　2、管道安装连接应该在设备就位时考虑好，设备就位时必须按说明书设备自重，配合吊车吨位大小，安装顺序按现场对照图就位，筒体的位置，方向不能放错，互相间距必须正确。

　　3、根据安装图，连接管道，设备就位后连接管道用橡皮垫紧固好，使连接处不渗漏。

　　4、地埋式污水处理设备安装完毕后设备与基础地板必须连接固定，绝对保证不使设备流动上浮， 同时须在设备中注入污水(无污水时，用其他水源或自来水代替)，充满度必须达到70%以上，以防设备上浮。同时，检查好各管道有无渗漏。试水各管路口必须不渗漏，同时设备不受地面水上涨，而使设备错位和倾斜。

　　5、设备安装完毕无不妥后，即可用土填入设备四周与间隙中夯实，并整平地面填土时应注意：

　　(1)设备人孔盖板必须高出地坪50mm左右;

　　(2)不能让土堵塞人孔盖板上的进气口。

　　6、把电控柜控制线与设备接通，接线时注意水下曝气机及潜污泵电机的转向，如地下室控制柜要放在通风处，保持干燥，一般控制柜不能放在露天。须防日晒，淋雨等。以免控制板及接线头漏电，烧毁控制板。

二、污水一体化设备填料区别：

  弹性填料：该填料筛选了聚烯烃类和聚酰胺中的几种品种，混合以亲水、吸附、抗热氧等助剂，采用拉丝制毛工艺，丝条呈立体排列辐射状态，在长时间的运行过程中才能获得愈来愈大的比表面积，而进行良好的新陈代谢。

  组合型填料：是新一代高效节能新颖填料。其结构是将塑料圆片压扣改成双圈大塑料环，将醛化纤维或涤纶丝压在环的环圈上，使纤维束均匀分布；内圈是雪花状塑料枝条。具有散热性能高，阻力小，布水、布气性能好，挂膜迅速，又有切割气泡作用，提高氧的转移速率和利用率，使水气生物膜得到充分交换，使水中的有机物得到高效处理。

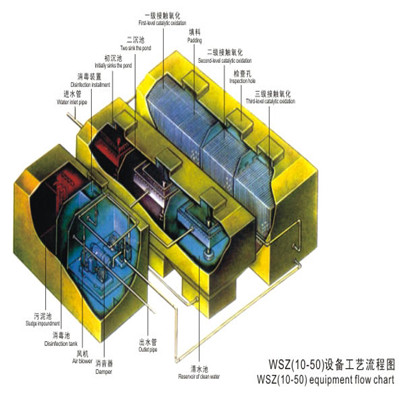

三、污水一体化设备流程说明：

  污水经格栅进入调节池后经提升泵进入生物反应器，通过PLC控制器开启曝气机充氧，生物反应器出水经循环泵进入膜分离处理单元，浓水返回调节池，膜分离的水经过快速混合法氯化消毒后，进入中水贮水池。反冲洗泵利用清洗池中处理水对膜处理设备进行反冲洗，反冲污水返回调节池。通过生物反应器内的水位控制提升泵的启闭。膜单元的过滤操作与反冲洗操作可自动或手动控制。当膜单元需要化学清洗操作时，关闭进水阀和污水循环阀，打开药洗阀和药剂循环阀，启动药液循环泵，进行化学清洗操作。

四、污水一体化设备工作原理：

  生物接触氧化处理系统是靠附着在填料上的生物膜去除废水中的有机污染物的。生物膜是微生物在载体表面上生长形成的膜状物质，在膜的表面和一-定深度的内部生长繁殖着大量的微生物和微型后生动物，并形成有机污染物-细菌-原生动物(后生动物)的食物链。由于生物膜的高度亲水性，在其外侧总存在着一层附着水层。在污水不断在其表面更新的条件下，有机污染物由流动水层传递给附着水层，然后进入生物膜，并通过细菌的代谢活动而被降解。从而，污水得到净化，同时生物膜也越长越厚。生物膜老化后从填料上脱落下来，形成污泥。
