带式压滤机的型号及参数

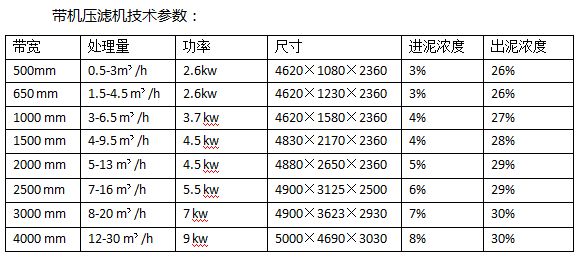

一、带式压滤机的型号及参数：

二、带式压滤机的设计特点：

  1、合理的机构设计：框架结构紧凑，占地面积大大减小，结实坚固，维修方便。导锟高低错落有致，经常操作部分位置低，整体结构美观大方。

  2、漂亮、实用的外观：整机设计完善，外有不锈钢外罩，彻底避免了传统带机体积庞大，易跑泥、跑水等工作环境差等缺点。

三、带式压滤机的运行原理：

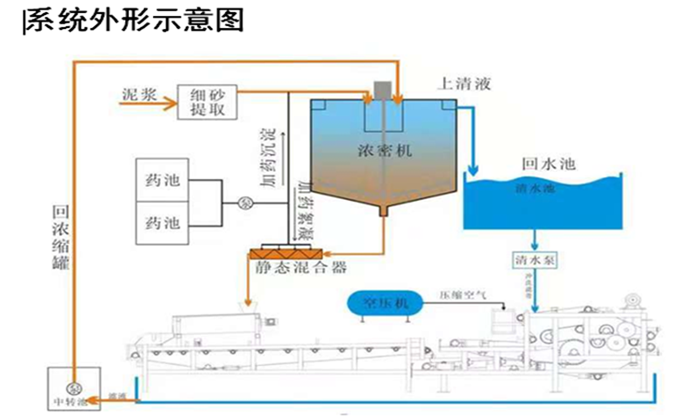

  污泥经投加凝聚剂进行充分混合反应之后流入浓缩段的进料分配器,将污泥均匀分布到倾斜式的浓缩段上,并在泥耙的双向疏导和重力作用下,污泥随着滤布的移动,迅速脱去污泥的游离水。重力脱水后浓缩污泥经反转机构将污泥输送至带式压榨机的重力脱水段进一步脱水。然后喂入"S” 形压榨段,在“S"形压榨段中,污泥被夹在上、下两层滤布中间,经若干个不同口径辊筒反复压榨,促使泥饼再一次脱水,最后通过刮刀将干泥饼刮落,而上下滤布在运行过程中不断的被自动清洗。

四、带式压滤机的部件结构工作状态介绍：

1 机架： 带式压榨过滤机架主要用来支撑及固定压榨辊系及其它各部件.

2 压榨辊系： 是由直径由大到小顺序排列的辊筒组成。污泥被上、下滤带夹持，依次经过压榨辊时，在滤带张力作用下形成一由小到大的压力梯度，使污泥在脱水过程中所受的压榨力不断增高，污泥中水份逐渐脱除。

3 重力区脱水装置：主要由重力区托架、料槽组成。絮凝后的物料在重力区脱去大量水份，流动性变差，为以后的挤压脱水创造条件。

4 楔形区脱水装置：由上下滤带所形成的楔形区对所夹持物料施加挤压力，进行预压脱水，以满足压榨脱水段对物料含液量及流动性的要求。

5 滤带： 是带式压榨过滤机的主要组成部分，污泥的固相与液相的分离过程均以上、下滤带为过滤介质，在上、下滤带张紧力作用下绕过压榨辊而获得去除物料水分所需压榨力。

6 滤带调整装置： 由执行部件：气缸、调整辊信号反气压、电气系统组成。其作用是调整由于滤带张力不均、辊筒安装误差、加料不均等多种原因所造成的滤带跑偏，从而保证带式压榨过滤机的连续性和稳定性。

7.滤带清洗装置：由喷淋器、清洗水接液盒和清洗罩等组成。当滤带行走时，连续经过清洗装置，受喷淋器喷出的压力水冲击，残留在滤带上的物料在压力水作用下与滤带脱离，使滤带再生，为下一个脱水过程做准备。

8.滤带张紧装置： 由张紧缸、张紧辊及同步机构组成，其作用是将滤带张紧，并为压榨脱水的压榨力的生产提供必要的张力条件，其张力大小的调节可通过调节气压系统的张紧缸的气压来实现。

9 卸料装置：由刮刀板、刀架、卸料辊等组成，其作用是将脱水后的滤饼与滤带剥离，达到卸料的目的。

10 传动装置：由电机、减速机、齿轮传动机构等组成，它是滤带行走的动力来源，并能够通过调节减速机转速，满足工艺上不同带速的要求。

11 气压系统：该系统主要是由动力源（储气罐、电机、气泵等），执行元器件（气缸）及气压控制元件（包括压力继电器、压力流量及方向控制阀）等组成。通过气压控制元件，控制空气压力，流量及方向，保证气压执行元件具有一定的推力和速度，并按预定程序正常地进行工作。是完成滤带张紧、调整操作的动力来源。

五、带式压滤机机构运行过程：

 1、化学预处理脱水

为了提高污泥的脱水性,改良滤饼的性质,增加物料的渗透性,需对污泥进行化学处理,本机使用独特的“水中絮凝造粒混合器”的装置以达到化学加药絮凝的作用，该方法不但絮凝效果好，还可节省大量药剂，运行费用低，经济效益十分明显。

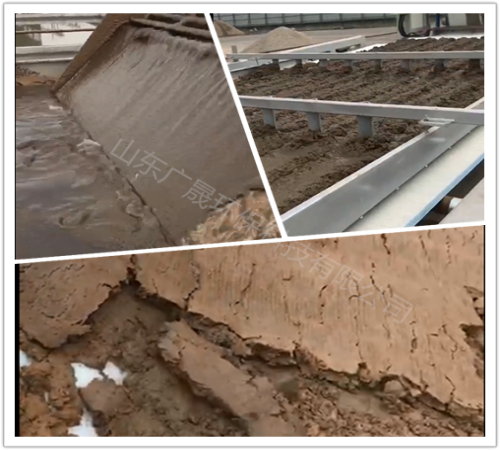

 2、重力浓缩脱水段

污泥经布料斗均匀送入网带，污泥随滤带向前运行，游离态水在自重作用下通过滤带流入接水槽，重力脱水也可以说是高度浓缩段，主要作用是脱去污泥中的自由水，使污泥的流动性减小，为进一步挤压做准备。

 3、楔形区预压脱水段

重力脱水后的污泥流动性几乎完全丧失，随着带式压滤机滤带的向前运行，上下滤带间距逐渐减少，物料开始受到轻微压力，并随着滤带运行，压力逐渐增大，楔形区的作用是延长重力脱水时间，增加絮团的挤压稳定性，为进入压力区做准备。

 4、挤压辊高压脱水段

物料脱离楔形区就进入压力区，物料在此区内受挤压，沿滤带运行方向压力随挤压辊直径的减少而增加，物料受到挤压体积收缩，物料内的间隙游离水被挤出，此时，基本形成滤饼，继续向前至压力尾部的高压区经过高压后滤饼的含水量可降至最低。
