气浮机工作原理图

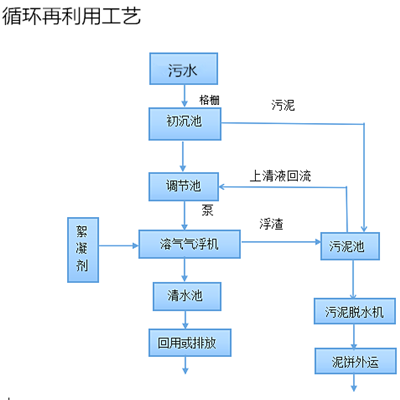

一、气浮机工作原理图：

二、气浮机工作原理：

  气浮机是溶气系统在水中产生大量的微细气泡，使空气以高度分散的微小气泡形式附着在悬浮物颗粒上，造成密度小于水的状态，利用浮力原理使其浮在水面，从而实现固液分离的水处理设备。 气浮机分为超效浅层气浮机，涡凹气浮机，平流式气浮机。目前在给水、工业废水和城市污水处理方面都有应用。气浮机优点在于它固-液分离设备具有投资少、占地面极小、自动化程度高、操作管理方便等特点。

三、气浮机结构特点：

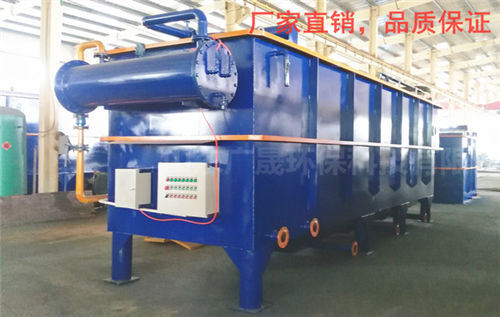

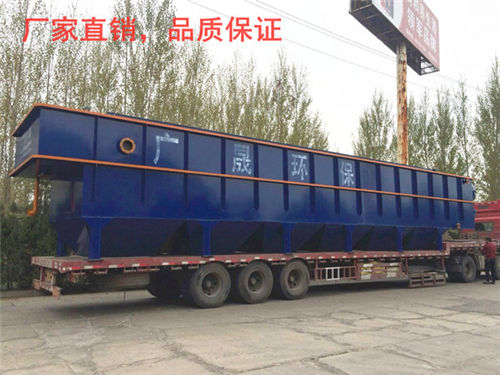

设备主体为长方形钢制结构。主要部件由溶气泵、空压机、溶气罐、长方形箱体、气浮系统、刮泥系统等组成；

1.溶气罐产生气泡细小，粒径为20-40um，粘附絮凝物牢固，能够达到良好的气浮效果；

2.絮凝剂使用量少，成本降低；

3.操作规程易于掌握，水质水量易于控制，管理简单；

4.设有反冲洗系统，释放器不易堵塞。

四、气浮机应用于以下方面：

1.分离地表水中细小悬浮物、藻类等微聚体。
2.回收工业废水中有用物资，如造纸废水中纸浆等。
3.代替二沉池分离和浓缩水中污泥。

五、气浮机结构说明：

  气浮机是污水处理行业常用的一种固液分离设备，能够有效的去除污水中的悬浮物、油脂、胶类物质，是污水前期处理的主要设备。溶气系统主要有溶气罐、储气罐、空气压缩机、高压泵组成，溶气罐是系统中最关键的部分，其作用就是实现不和空气的充分接触，加速空气溶解。它是一个密闭耐压钢罐，内部设计有档板、隔套、射流器等元件，可以加速空气和水体的扩散、传质过程，提高溶气效率。
