化纤压滤机免费方案设计

一、化纤压滤机免费方案设计：

  化纤压滤机源头生产厂家根据处理量定制合适的压滤机，并提供免费方案设计，免费安装调试。化纤压滤机主要由驱动装置、机架、压榨辊、上滤带、下滤带、滤带张紧装置、滤带清洗装置、卸料装置、气控系统、电气控制系统等组成。滤步是采用三种长短不同的立毛纤维并用静电植入方式制造而成，是一种不粘污泥的滤布，清洗水量使用很少的设备。

二、化纤压滤机脱水过程：

  经过浓缩的污泥与一定浓度的絮凝剂在静态混合器中充分混合以后，污泥中的微小固体颗粒聚凝成体积较大的絮状团块，同时分离出自由水，絮凝后的污泥补输送到带式压滤机的重力脱水区，在重力作用下，自由水被分离，形成不流动状态的污泥，然后夹持在上下两条网带之间，经过楔形区，低压区和高压区，在由小到大的挤压力的作用下，进一步挤压污泥，达到脱水的目的，然后污泥与水分离，形成滤饼排出，方便储放和运输。对于不同类型的污泥，应采用不同的絮凝剂及其投加浓度、用量，以及不同的挤压辊数、不同的挤压方式，和滤带的不同结构、速度、张力的变化，来取得更加科学合理、经济适用的处理效果。

三、化纤压滤机结构说明：

  1、絮凝区：设备装置有直立型凝集槽一座，并装置搅拌机一组。

  2、重力脱水区：一次重力浓缩区由浓缩滤布组成，其材质为PE材质。凝集后污泥导入浓缩滤布浓缩。

  3、楔形脱水区：楔形脱水区由浓缩滤布组成，其材质为PE材质。一次重力脱水后导入楔形脱水区继续浓缩脱水。

  4、加压脱水区：加压脱水区由主滚轮.导引滚轮及压挤滚轮等构成，主滚轮为特殊L形条块，浓缩污泥介于两条带之间，藉由两滚轮逐渐增加压力剪切脱水，分离水则轻易地从沟槽派出，有效地压出污泥中的水分，并排出泥饼。（为了使滤布正常运行，设有电磁调偏装置）

  5、滤布清洗装置：滤布剥离泥饼后，经装置于滤布两面的清洗水喷头加以清洗干净.

四、化纤压滤机工作原理：

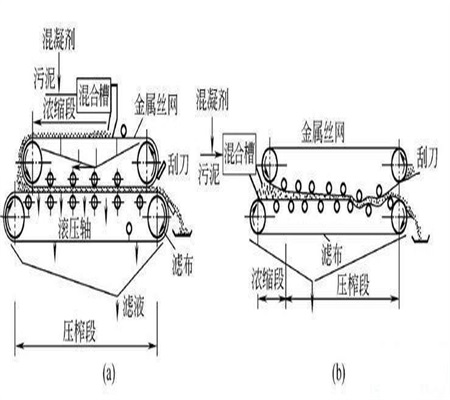

  含水污泥经污泥泵输送至污泥搅拌罐，同时投加凝聚剂进行搅拌混合充分反应，絮凝剂是一种高分子聚合物，其作用是吸附微粒，在微粒间“架桥”，从而促进集聚，使含水污泥中悬浮污泥微粒集聚变大，或形成絮团。而后流入带式浓缩压榨一体化过滤机的进料箱，污泥均匀分布到浓缩部分重力脱水区滤带上表面，在耙齿的双向疏导和重力作用下，迅速脱去污泥中的游离水。

  污泥随着滤带的移动，翻转下来的污泥进入压榨部分的楔形预压脱水区被压榨部分滤带缓缓夹住，形成三明治式的夹角层，对其进行顺序缓慢预增加压过滤，使泥层中的残余游离水份减至低。随着上下两条滤带缓慢前进，两条滤带之间的上下距离逐渐减小，中间的泥层逐渐变硬，通过大滤水辊和小滤水辊将大量的游离水脱掉，为泥饼顺利进入挤压脱水区，进入“ S ”压榨段，

  在“ S ”型压榨段中，污泥被夹在上、下两层滤布中间，经若干个压榨辊反复压榨，上下两条滤带在经过交错各辊形成的波形路径时，由于两条滤带的上下位置顺序交替，对夹持的泥饼产生剪切力，将残存于污泥中的水分绝大部分积压滤除，促使泥饼再一次脱水，后通过刮刀将干泥饼从滤带上刮落，由皮带输送机或无轴螺旋输送机运至污泥存放处，而上、下滤带经冲洗后重新使用，进行下一周期的浓缩压滤。

五、化纤压滤机特点：

  1、主机采用优质方管整体焊接而成，表面高压喷砂除锈、除氧化皮，喷涂四层氟碳漆，抗酸碱腐蚀作用达十年以上。

  2、关键部分采用高性能不锈钢制作，包括主脱水辊、挡泥板、接水槽、防水罩、喷嘴等。

  3、轴承座采用优质铸铁件，全密封结构，轴承为优制双排滚子轴承，保用三年。

  4、挤压辊、传动辊、导辊为优质无缝钢管外包耐磨橡胶，保用三年。

  5、采用强度高、透水性好、不易堵塞、易清洗、易拆装的优质滤网，根据污泥物理特性不同选用不同的滤网。
